 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 03 Jun 2016, 22:21
Offline
Создатель ЭМ
Создатель ЭМ
User avatar

Joined: 12 Jan 2011, 15:33
Posts: 351
Location: Киев
Теоретически можно.

_________________
VW T2 Электро (Киев, от BUG) - Пробег на eBUSe 40000 км.
"Долгострой - как старость, сперва убивает энтузиазм, и обычно, необратим."
Михалыч.


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 04 Jun 2016, 08:44
Offline
Создатель ЭМ
Создатель ЭМ
User avatar

Joined: 24 Aug 2010, 20:27
Posts: 2192
Location: Киев
У меня уже стоит 3 секции (планируется 4-я) , по 3 Дельты в каждой . По входу , Дельты включены каждая на одну фазу ,т.е. , секция на 3 фазы . По выходу - все Дельты секции включены последовательно , и дают 166 вольт . Каждая секция имеет защиту по входу (3-хфазный автомат) и по выходу (двухполюсный автомат ) . Регулировка тока секции осуществляется одной Дельтой . При необходимости зарядки от 220В , Лишние секции отключаются , остается одна с регулировкой . По входу на все Дельты подается одна фаза через переходник на кабеле .
Поэтому я могу заряжаться от самой слабой сети .

_________________
...чтобы электромобиль стал массовым , он должен быть доступным для масс ...
СЛАВУТА ЭЛЕКТРО, асинхронный привод 83 000 км на электротяге.
VW T5 COMBI DRIVE больше 110 000 км на электротяге.


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 04 Jun 2016, 11:56
Offline
Пользователь серийного Электромобиля
Пользователь серийного Электромобиля
User avatar

Joined: 08 Mar 2015, 17:45
Posts: 699
Location: Германия, Дюссельдорф
Вячеслав М wrote:
У меня уже стоит 3 секции (планируется 4-я) , по 3 Дельты в каждой . По входу , Дельты включены каждая на одну фазу ,т.е. , секция на 3 фазы . По выходу - все Дельты секции включены последовательно , и дают 166 вольт . Каждая секция имеет защиту по входу (3-хфазный автомат) и по выходу (двухполюсный автомат ) . Регулировка тока секции осуществляется одной Дельтой . При необходимости зарядки от 220В , Лишние секции отключаются , остается одна с регулировкой . По входу на все Дельты подается одна фаза через переходник на кабеле .
Поэтому я могу заряжаться от самой слабой сети .


Т.е. одна дельта настроена на меньший ток получается как "резистор по току" в секции с последовательным соединением? И макс. ток на выходе всей секции равен мин. току на одном из блоков?
На одном из ресурсов читал, что самый минимально настраиваимый ток на выходе в дельте 48/30 это 8А и ниже никак. Можете уточнить так ли это и какой у Вас ток на выходе одной секции 166В для зарядки от 220В 10-16А?

П.С: я прикинул так, что если мин. 8А×166В÷(где то 0,85-0,9КПД)÷220В то можно заряжаться даже от ну очень слабой однофазной сети с макс. током потребления всего до ~7А, правильно?

П.С2: как в случаи с такой конфигурацией можно заряжаться от 380В 16А? Только путем уменьшения тока на каждой секции?

Заранее благодарен.

С уважением, Александр.

_________________
кВт•ч≠кВт≠кВт/ч

Есть такая болезнь - электротранспорт головного мозга. Лечиться дешевыми и энергоемкими аккумуляторами.


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 04 Jun 2016, 15:04
Offline
Создатель ЭМ
Создатель ЭМ
User avatar

Joined: 24 Aug 2010, 20:27
Posts: 2192
Location: Киев
Точно так же , меняя зарядный ток одной Дельтой .

_________________
...чтобы электромобиль стал массовым , он должен быть доступным для масс ...
СЛАВУТА ЭЛЕКТРО, асинхронный привод 83 000 км на электротяге.
VW T5 COMBI DRIVE больше 110 000 км на электротяге.


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 28 Jun 2016, 11:44
Offline
Создатель ЭМ
Создатель ЭМ
User avatar

Joined: 12 Jan 2011, 15:33
Posts: 351
Location: Киев
С зарядками так ничего пока и не делал, работает один блок на 6 зарядок.

Добавлю немного информации по эксплуатации.
Изначально программа максимум была доезжать на дачу за 147 км(по карте). На борту 19,5 квт и теперь я могу доехать туда с подзарядкой в Иванкове. Маршрут получается 30км до Иванкова, зарядка до полного (4,13В) и 120 км до дачи. Ездил я так уже три раза. Если еду по дню то по приезду на ячейках 3,69-3,68, если ночью 3,3-3,5. Скорость 60-65 км, больше при 26s не едет. Заряжается с Тип2 за два часа 10-ю киловаттами.

По городу катаюсь на 4-ой передаче (4,4 пч), норм, но в затяжные подъемы и пробках на третьей приятнее. Не могу решить для себя необходимость наличия КПП. Мне она нужна примерно в 5% случаев. С редуктором: батарея даст тока сколько нужно, мотор съест, а перегрев можно форсированным охлаждением решить.
Без обдува греется контроллер Романтика, и машина начинает дергаться при наборе скорости.
Равномерное движение обычно происходит с полностью нажатой педалью акселератора, при котором, если я правильно понимаю, ключи открыты и проблем нет. Греется только когда приходится ехать с меньшей чем 60 скоростью. Один раз в жару даже стоял 10 мин. Вентилятор едет ужо + мечтаю сделать воздуховод в "ухо" для обдува.
Кстати, может посоветуете реле с датчиком температуры, дабы вентилятор не работал по холоду.

Не могу доехать как должен работать предзаряд. Сейчас стоит контактор с лифа, который начал залипать через какое-то время после начала эксплуатации. Поставил резистор паралельно силовым контактам 1ком, попустило. Контактором управляет кнопка, включает контактор и родную цепь зажигания. Сейчас поставил ДС-шку от Jonny1712 (Евгений79), с питанием через контактор. Догадываюсь, что у нее нет плавного старта, так как контактор опять залипает при выключении ( и она мне одну кнопку уже приварила).
Еще нужен совет, что можно сделать с этой дс-дс?, поскольку с включенным светом она пищит ужасно. Сначала попискивала на ямах, потом по разному в разных положениях педали акселератора, теперь просто под нагрузкой(свет).

Задумываюсь что маловато торможения, вакуумник снят, все таки полторы тонны. С большей крейсерской скоростью проблема была бы более актуальна.
И для лучшей устойчивости батарея сейчас стоит на месте третьего ряда сидений, на полу. Планируется так ее и оставить в нескольких ящиках под сидениями в базе, и не портить развесовку и снизить центр тяжести.

Вот как-то так.

_________________
VW T2 Электро (Киев, от BUG) - Пробег на eBUSe 40000 км.
"Долгострой - как старость, сперва убивает энтузиазм, и обычно, необратим."
Михалыч.


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 28 Jun 2016, 21:07
Offline
Создатель ЭМ
Создатель ЭМ
User avatar

Joined: 14 Dec 2011, 21:24
Posts: 1191
Location: Харьков
BUg wrote:
Без обдува греется контроллер Романтика, и машина начинает дергаться при наборе скорости.
.Кстати, может посоветуете реле с датчиком температуры, дабы вентилятор не работал по холоду.


Насколько большой радиатор сейчас стоит?
Советую съездить на кар.дачи. У нас можно купить без проблем. Есть на 12 вольт.

BUg wrote:
Сейчас стоит контактор с лифа, который начал залипать через какое-то время после начала эксплуатации. Поставил резистор паралельно силовым контактам 1ком, попустило.

Они полярные. Правильно подключили?

_________________
Дорога покорится идущему
пробег - 40 мегаметров
Мои разработки:PowerWatcher, BMS, контроллер


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 28 Jun 2016, 22:54
Offline
Создатель ЭМ
Создатель ЭМ
User avatar

Joined: 12 Jan 2011, 15:33
Posts: 351
Location: Киев
Радиатор на всю площадь контроллера, аллюминий, высота ребер примерно 30мм. Не хватает обдува.
Контактор сначала не правильно, недавно перевернул, не помогло. Может подгорел сильно, но сейчас дс-шка здорово его жжет.

Кстати, как рекламу Романтику, контроллер как поставили, настроили и на этом все. Пару раз уменьшал ограничения по мощьности. А так ездит себе ездит, не смотря на то что ему жарковато. 3 тьфу:) Рекомендую!

Закрыл 15 000 км. Столько же гривен по газу не потрачено. Надеюсь тыщ в 150 отъездить.

_________________
VW T2 Электро (Киев, от BUG) - Пробег на eBUSe 40000 км.
"Долгострой - как старость, сперва убивает энтузиазм, и обычно, необратим."
Михалыч.


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 05 Sep 2016, 21:17
Offline
Создатель ЭМ
Создатель ЭМ
User avatar

Joined: 12 Jan 2011, 15:33
Posts: 351
Location: Киев
Проехал 20000 км.
По бензину можно посчитать в 40000 грн экономии.
Про нюансы чуть позже.

_________________
VW T2 Электро (Киев, от BUG) - Пробег на eBUSe 40000 км.
"Долгострой - как старость, сперва убивает энтузиазм, и обычно, необратим."
Михалыч.


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 06 Sep 2016, 19:14
Offline
Мечтаю о ЭМ
Мечтаю о ЭМ

Joined: 19 Dec 2013, 11:58
Posts: 503
Location: Днепр
BUg wrote:
Про нюансы чуть позже.

...очень интересно послушать ,ждём!


Top
 Profile

 Post subject: Re: VW T2 Электро (Киев, от BUG)
PostPosted: 08 Sep 2016, 09:49
Offline
Создатель ЭМ
Создатель ЭМ
User avatar

Joined: 12 Jan 2011, 15:33
Posts: 351
Location: Киев
Оленеводам песню мы поем...

У моего, а может и других, мотора есть особенность. Он сравнительно быстро набирает какие-то свои максимальные обороты, но если не отпускать педаль акселератора, то еще в течении минуты-двух обороты/скорость немножко повышаются, при этом ток по амперметру падает до минимального. Так вот, заметил я что как то мотор у меня не выходит на этот режим. И думал я думу, и думал что ж не так. И умных советов типа "смотри щетки" не слушал, "я ж их смотрел - отличные, что-то не так". Но в какой то момент решил заглянуть, было это где-то 17,08,16 и несколько тыщ после последнего осмотра: обнаружил на защитке кусочечки щеток и картину:

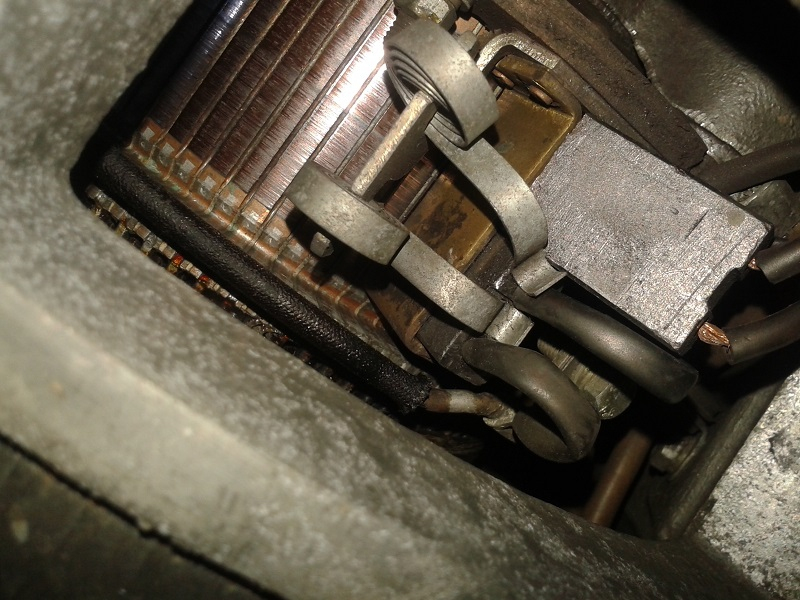

Вот картинка с предыдущей странички, только увидел, от 03,06,16

Внимательный читатель заметит разницу;), но я помогу:
- высота правильно стоящей щетки существенно изменилась в сторону уменьшения
- появился износ коллектора по ряду щеток ближе к корпусу двигателя
- на заднем плане видны другие щетки, которые начали выкрашиваться
- ну и самое главное, вытянутая щетка так и осталась на своем месте. млять!! :)

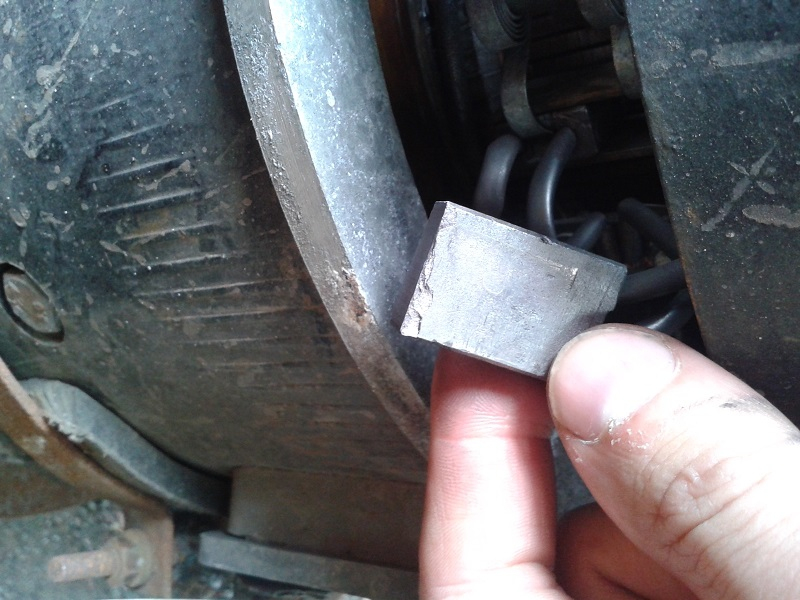

То есть, вряд ли щетка сама выпрыгнула, все указывает на что после прошлого осмотра я просто не поставил щетку назад.

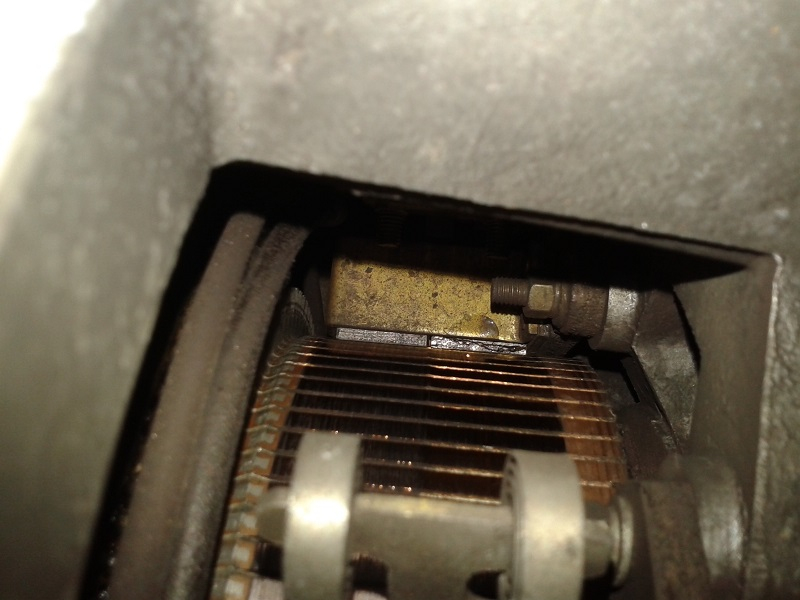

Теперь после установки и притирки имею все вышеперечисленные бонусы + неравномерный износ всех щеток, по разному, самая малая стала такой:

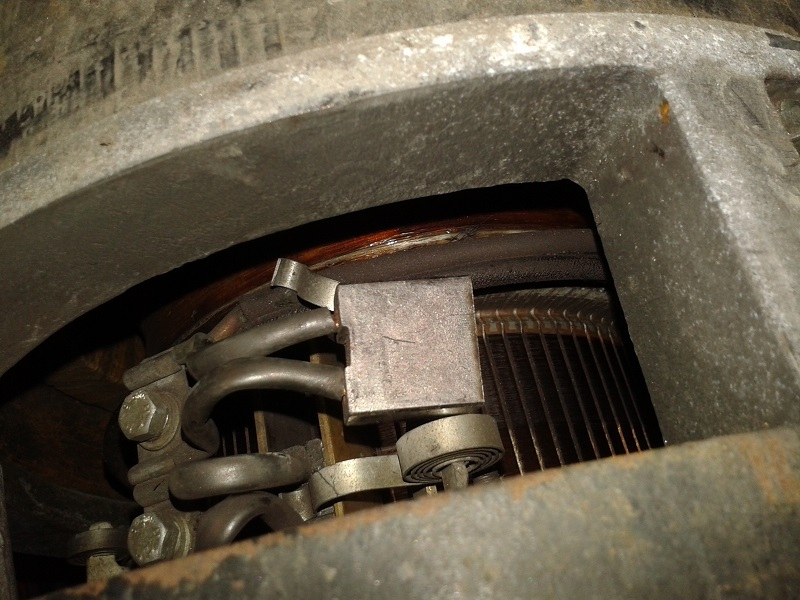

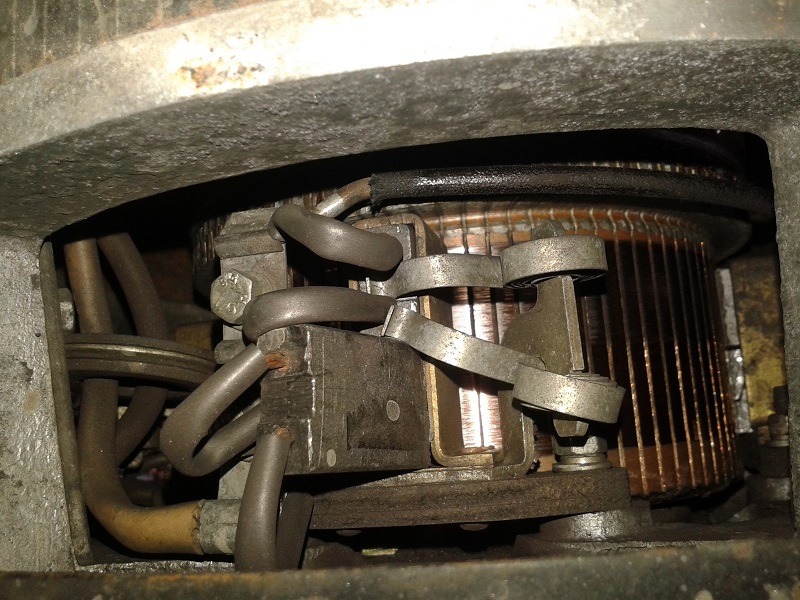

Крошатся щетки так,:
Думал может перегрелись, но наверно проблема свыше...
Сейчас кажется притерлось и едет как надо, только нужно поменять комплект щеток и опять их притереть.

Господа, будьте внимательны!!! :)

Позже расскажу про машину, отпуск, и батарейку.

_________________
VW T2 Электро (Киев, от BUG) - Пробег на eBUSe 40000 км.
"Долгострой - как старость, сперва убивает энтузиазм, и обычно, необратим."
Михалыч.
